La roue intelligente démontent la presse que la cellule pour le chariot Wheelset démontent 15 ensembles par heure
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Application: | Atelier ferroviaire | Utilisation: | La roue démontent |
|---|---|---|---|
| Pressurage de la force: | 500 tonnes ou 600 tonnes | Cylindre de Ram: | Doubles cylindres |
| Démontez le mode: | Double extrémité démontant | Productivité: | wheelset 15~20 par heure |
| mode de contrôle: | Siemens PLC + ordinateur d'Advantech | Puissance installée totale: | Pas plus de 50 kilowatts |
| Mettre en évidence: | les wheelsets de chariot roulent pour démonter la cellule de presse,la roue 500t démontent la cellule de presse,Wheelset automatique futé démontent la cellule de presse |
||
la roue 500t démontent la cellule de presse pour le chariot Wheelset démontant 15 ensembles par heure
Champ d'application :

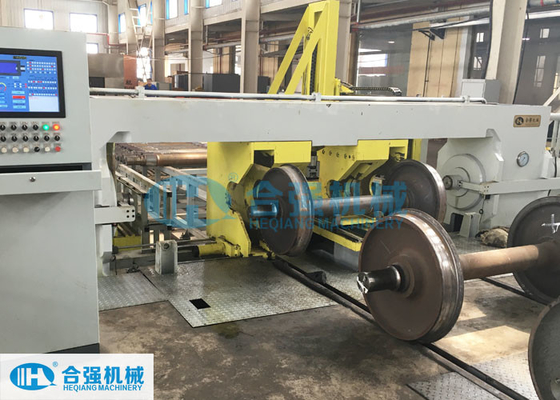

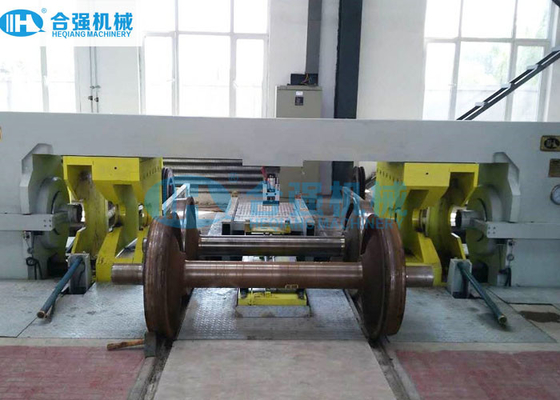

Ce Wheelset automatique démontent la presse que la cellule (la roue démontent la ligne) est employée pour démonter les wheelsets de chariot.
La cellule de presse de Wheelset se compose :
- 1 ensemble de double wheelset de cylindre démontent la presse
- 1 ensemble de chariot de chargement à wheelset
- ensemble 2 de roue se retournant et machine d'empilement
- 1 ensemble de support de stockage d'axe
Procédure d'opération :
- D'abord, les dispositifs mobiles de cloison du mouvement de presse de wheelset dans la position réglée
- Les les petits pains de wheelset sur le chariot de chargement et le chariot fournit le wheelset dans la presse et fait les roues s'insérer dans les dispositifs de cloison
- Les sorties de chariot hors de la presse
- Les RAM de presse se prolongent pour démonter les roues et le disque de frein.
- Les dispositifs de cloison se rétractent et les petits pains démontés de roues sur la roue retournant la machine, retournée et empilée, et soulevée loin par la grue.
- En attendant, le chariot va prendre l'axe démonté et l'envoie au support de stockage d'axe, et soulevé loin par la grue.
Les paramètres techniques du Wheelset démontent la presse :
| Force maximum de cylindre | 500 tonnes ou 600 tonnes |
| Nombre de cylindre de Ram | 2 PCs (1 a laissé + 1 droite) |
| Course de piston | 900 millimètres |
| Vitesse d'approche de tige de piston | 200~400 mm/min |
| Tige de piston pressant la vitesse | 10~200 mm/min |
| Chariot à aupport de Wheelset | 1 ensemble |
| Charge maximum de chariot | 3000 kilogrammes |
| Pression de circuit hydraulique | ≤ 31.5MPa |
| Approvisionnement d'alimentation secteur | 3 phase, C.A., 380V/50HZ |
| Tension de puissance auxiliare | C.C 24V |
| Puissance installée totale | Approximativement 50 kilowatts |
| Exactitude de capteur de pression | ≤ 0.5%FS |
| Exactitude de capteur de déplacement | 0,01 millimètres |
| Exactitude de détection de cylindre de Ram | 0,01 millimètres |
| Durée de cycle pour démonter 2 roues | ≤ 3 minimum |
| Durée de cycle pour le processus de démontage entier | ≤ 5 minimum |
| Mode de contrôle | Siemens PLC + ordinateur industriel |
| Diamètre de roue | Φ760 | Φ1016 millimètre |
| Longueur d'axe | 2000 | 2400 millimètres |
(les paramètres de *Above sont indicatifs, et peuvent être modifiés comme conditions des percustomer.)
Caractéristiques de représentation de la presse de démontage de Wheelset :
- Démontez automatiquement les 2 roues sur le même axe simultanously sans renverser l'axe et dans un ordre d'abord la roue sur un côté de l'axe puis la roue sur l'autre côté.
- Le mode automatique et manuel sont disponible pour l'option.
- La presse de wheelset peut dépister et commander le processus entier, détecter l'état pressant du wheelset, et l'analyse et traite par l'ordinateur industriel. Elle peut exporter la pression contre la courbe de déplacement et d'autres résultats sur l'écran et l'imprimante.
- L'unité de mesure automatiquement détectera et rassemblera les données appropriées et les montrera sur l'écran.
- Structure globale de cadre de portique, avec la force et la rigidité suffisantes, bonne résistance de choc.
- Dispositifs mobiles de cloison pour démonter les roues.
- Double pressing de cylindre de RAM.
- Mécanismes de centrage brevetés spéciaux pour le positionnement central de trou.
- Adoptez le PLC de Siemens S7-300 et l'ordinateur industriel d'AdvanTech pour commander et réaliser le processus de compression complètement automatique.
- Avec la fonction d'auto-diagnostic.
