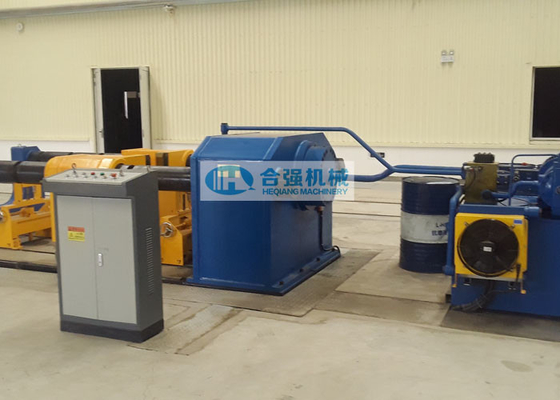

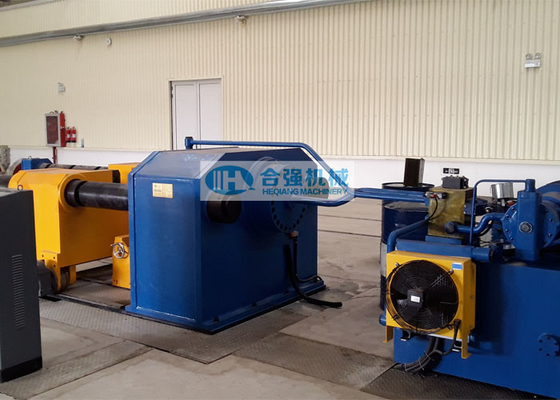

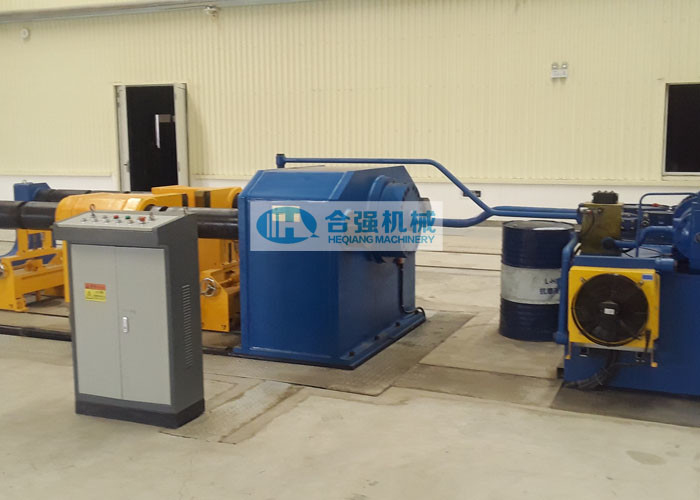

Machine s'ouvrante supérieure de presse de roue de la conception 5000kN

500 tonnes de roue horizontale de cylindre simple démontent la conception de Dessus-ouverture de presse, machine de Presse-support de roue

Champ d'application :
La roue démontent la presse que la machine s'applique pour le démontage des wheelsets ferroviaires et d'autres objets. La colonne mobile est de conception de dessus-ouverture. Il est non seulement approprié aux applications ferroviaires, aussi l'exploitation et l'industrie sidérurgique etc.

Paramètres techniques :

(le *The détaillent des paramètres peut être modifié selon les exigences réelles du client.)

Structure et caractéristiques principales :

La roue démontent la presse se compose principalement de cadre de machine, de cylindre de RAM, de colonne mobile, de mécanisme de calibre, de chariot à soutien, de circuit hydraulique, de système de contrôle électrique et etc. de usinage.

• Cadre de machine : Il a composé de châssis, de colonne de cylindre, de colonne arrière et de colonnes de soutien. La colonne de cylindre et la colonne de résistance sont combinées ensemble par l'intermédiaire de deux tiges de soutien pour former un cadre de force. La colonne arrière est de soutenir seulement ces tiges de deux soutiens.
• Cylindre de Ram : Le cylindre de RAM est installé dans la colonne de cylindre. Il s'est composé du cylindre, du couvercle de tige de piston, de piston, inférieur, de l'élément de cachetage et du mécanisme de guide. Le mécanisme de guide empêchera la tige de piston de tourner dans le mouvement. Il a composé de plat, de tige de guide et de douille se reliants etc. de guide.
• Colonne mobile : Elle est conduite par le moteur de réducteur pour se déplacer sur le châssis.
• Mécanisme de calibre : Le mécanisme de calibre est installé sur la colonne mobile et peut être ouvert et fermé manuellement. Quand il s'est ouvert, la colonne mobile peut être déplacée le long des tiges de soutien. Quand elle s'est fermée, la colonne mobile sera fermée à clef à la position et former une totalité avec les tiges de soutien.
• Le cadre de machine est recuit et recuit de stabilisation globaux effectués, et a la rigidité et la force suffisantes pour répondre aux exigences.
• Avec 2 ensembles de chariot mobile pour l'appui de wheelset/objet ;

Documents techniques :
Les documents techniques suivants seront fournis avec la machine quand la livraison dans dur
copie et copie écran dans l'anglais (fournissez l'E-copie à l'acheteur avant la livraison) :

• Manuel d'opération et d'instruction d'entretien ;
• Dessin général de disposition, schéma de principe hydraulique, diagramme de schéma électrique ;
• Dessin de base ;
• Liste de pièces disponible, liste d'outil spécial ;
• Certificat de produit/certificat acceptation d'usine, bordereau d'expédition, etc.

Exemple d'application :

• Chemins de fer du Kenya ;
• Chemins de fer de Myanmar ;
• Bureau ferroviaire de Kunming ;
• Bureau ferroviaire de Shenya ;
• Utilisateur etc. de la Serbie.
