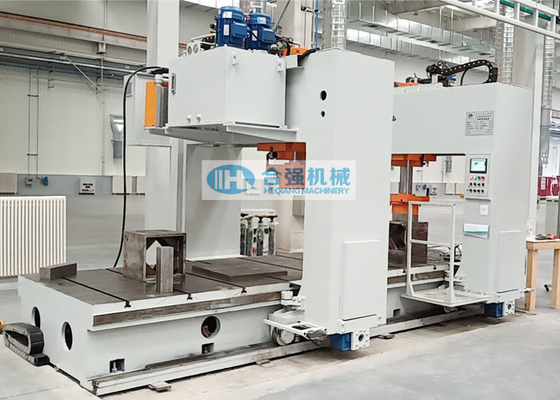

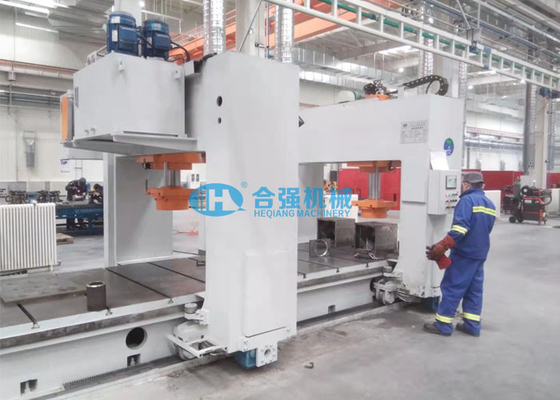

Type mobile machine de portique du double 100T de presse hydraulique

le PLC mobile de machine de presse hydraulique de portique du double 100ton a commandé

Champ d'application :
Ce double type machine de portique de presse hydraulique est principalement employé pour la mise à niveau et le calibrage après soudure de la poutre latérale de cadre de charriot et la poutre transversale du type A et la métro de B, la voiture de ville et les véhicules spéciaux. La machine s'applique également pour d'autres applications industrielles.

Paramètres techniques :

(Les paramètres ci-dessus sont indicatifs et peuvent être modifiés selon les exigences de client.)

Caractéristiques de machine :

• Double type structure de portique avec la conception mobile de portique.
• La machine de presse hydraulique de portique se compose principalement de table de travail fixe, double cadre mobile de portique, RAM, circuit hydraulique et système de contrôle électrique, etc.
• Le cadre est de plein structrure soudé global en acier, et a effectué le traitement annealling de détente. Avec la force et la rigidité suffisantes.
• Structure de machine et principe de fonctionnement principaux : la machine est équipée du portique deux qui peut se déplacer dans les deux sens le long de la plate-forme d'ajustement et de réparation. Le portique peut fonctionner à n'importe quelle position à portée de la table de travail. Le mouvement de portique est conduit par le dispositif de transmission mécanique, et la roue latérale de guide est utilisée comme guide en se déplaçant. La distance entre les roues latérales de guide de la machine est raisonnable, qui peut empêcher le portique de marcher et de mordre et se bouger librement.
• La partie supérieure du portique est équipée d'un dispositif courant de chariot à RAM, qui peut faire le mouvement d'échange latéral le long du portique sous la commande du dispositif de transmission mécanique. Par conséquent, la RAM peut avec souplesse réaliser le mouvement tridimensionnel de longitudinal, de transversal et de vertical en se redressant. Elle peut être facilement redressée à un point quelconque dans la marge permise de la table de travail.
• La RAM peut se bouger librement avec le chariot dans l'étendue effective de la table de travail, et la RAM est transformée en structure remplaçable pour faciliter le remplacement de la présente partie après l'usure à long terme ; le traitement thermique tel que l'extinction du rail de guide, surface de rouleau et surface de travail de douille de RAM a la grande dureté et la résistance à l'usure.
• Il a fourni en T-fentes sur la surface du Ram et de la table de fonctionnement.
• La tige principale de cylindre et de piston sont acier de forge de la bonne qualité 45.
• Le circuit hydraulique est installé sur la poutre de portique.
• Il a prévu en boîte indépendante d'opération de panneau de commande, d'affichage et de main sur le portique l'opération facile.
• PLC de Siemens et affichage pour commander et surveiller l'opération entière.
• La machine est un nouvel équipement (toutes les pièces y compris, composants et accessoires), et construit avec de nouveaux matériaux de haute qualité. Les éléments mécaniques utilisés est des séries de produits avancés, de haute qualité, fiables et pratiques, et se conforme aux normes internationales appropriées.
• Les composants en métal de l'équipement et des instruments sont antirouille et peints excepté la surface de usinage et la surface de galvanoplastie.
• Tous les dispositifs et mètres sont mesurés selon le système international des normes des unités (SI). La conception, la fabrication et les essais de l'équipement et les mètres se conforment aux normes industrielles internationales (OIN) et aux normes électrotechniques internationales (le CEI). La catégorie de protection de tous les composants électriques n'est pas moins qu'IP54.

Garantie et service après-vente :
Un an de garantie et d'entretien libres de vie pour l'équipement pour votre équipement acheté. Au cours de la période de garantie, seulement devant concevoir des défauts, la qualité de fabrication, et la qualité des pièces achetées, notre société est responsable de l'entretien libre. La société fournit les pièces de rechange priées (excepté les pièces consommables). Au cours de la période de garantie, des réparations seulement sont chargées au prix de revient. En même temps, vous apprécierez une mise à jour logicielle de vie de la date de l'achat ; nos ingénieurs fourniront une réponse rapide quand le service est exigé.
