boulon automatique de chemin de fer du couple 135Nm serrant la machine

Machine de serrage automatique de roue frein de boulon ferroviaire de disque avec le couple 135Nm, équipement d'atelier ferroviaire


Champ d'application :
Ce boulon de disque frein de roue serrant la machine est principalement utilisé pour le fonctionnement de serrage des boulons de connexion pour les roues locomotives ferroviaires et le disque de frein. Le système de contrôle peut temps réel surveiller l'opération et enregistrer, sauver et exporter les données de serrage (couple et angle) et serrer la courbe.


Paramètres techniques :

(le *The détaillent des paramètres peut être ajusté selon les exigences réelles du client.)

Caractéristiques principales :

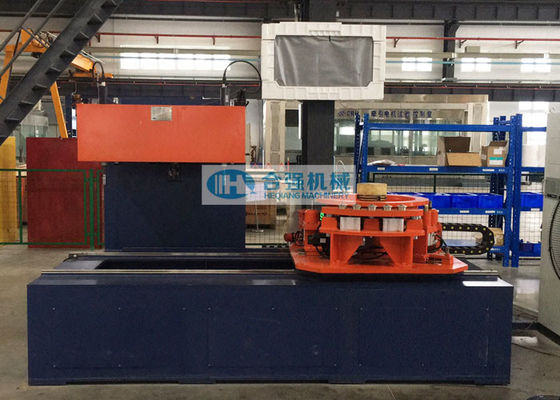

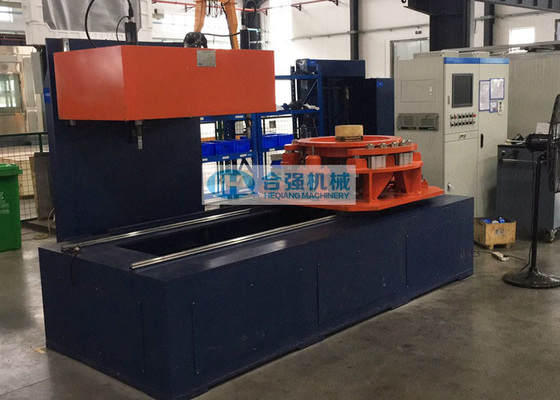

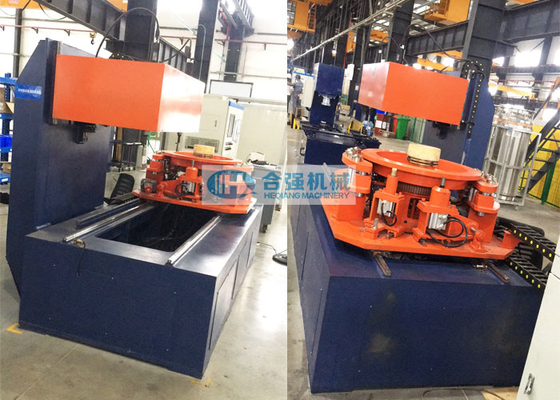

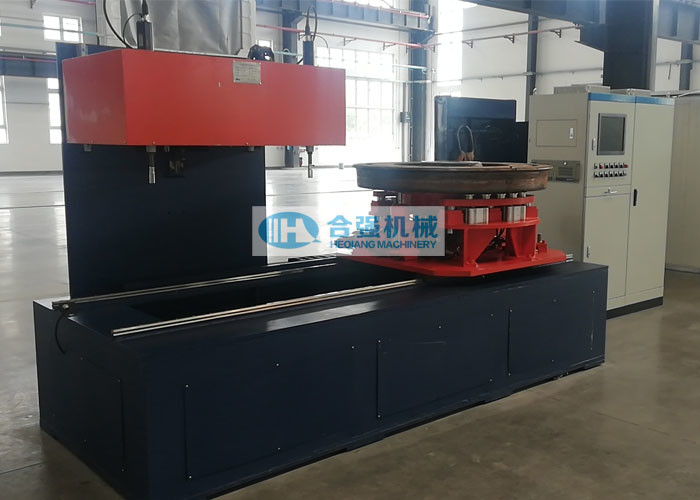

• La machine de serrage se compose principalement de corps de machine, de doubles axes de serrage, de table de positionnement rotatoire, de dispositif de serrage de vis, de dispositif de mise en place initial et de système de contrôle eclectrial etc.
• Serrage du processus : d'abord l'ascenseur le disque prémonté frein de roue sur la table de positionnement rotatoire, la table de positionnement rotatoire automatiquement placera et augmentera et fixera le trou de roue, puis la prise de dispositif initial de position se tiendra contre la face de disque de frein, le disque de frein tournera lentement avec la table de positionnement rotatoire, la prise de dispositif de mise en place initial sera insérée dans le trou de boulon sous la force, actuellement, la table rotatoire cessera de tourner et le disque frein de roue est accompli le positionnement initial. Après cela, la table de positionnement ainsi que la table inférieure tournent jusqu'au fond de l'axe de serrage, et les boulons des deux côtés de la plate-forme sont maintenus avant le dispositif de serrage est démarrés, les boulons dans le trou de boulon seront d'abord aboutés. Après que le dispositif de serrage soit mis sur cric, le dispositif de serrage d'axe abaisse et démarre pour serrer les boulons de vis. Après une paire de boulons sont vissés, la table rotatoire tourne pour aller pour le serrage de prochaines paires de boulons selon l'ordre préprogrammé jusqu'à ce que tous les boulons soient serrés. Après que les boulons soient serrés, la table rotaty revient à la position originale, et le disque serré frein de roue est soulevé pour terminer les travaux de serrage d'un boulon de disque frein de roue.
• Serrage automatique : après que l'information d'objet soit entrée, le système de contrôle automatique a exigé le programme et le juge de serrage relavent si l'objet réel est assorti avec le programme appelé.
• Pendant l'opération de serrage, le système de contrôle peut temps réel surveiller l'opération et enregistrer, sauver et exporter les données de serrage (couple et angle) et serrer la courbe.
• L'axe de serrage a des fonctions en avant et inverses de rotation. La direction de rotation peut être changée par editting le rogram de serrage.
• Le système de contrôle peut automatiquement juger si le serrage est qualifié et donnera l'alarme en cas de serrer l'échec.
• Seulement un opérateur requis de remplir les procédures de serrage entières.
• PLC de Siemens et ordinateur industriel d'AdvanTech pour commander et surveiller l'opération.


Documents techniques :
Les documents techniques suivants seront fournis avec la machine de presse de vitesse de roue quand la livraison dans la copie sur papier et la copie écran dans l'anglais (fournissez l'E-copie à l'acheteur avant la livraison) :

• Manuel d'opération et d'instruction d'entretien ;
• Dessin général de disposition, diagramme de schéma électrique ;
• Dessin de base ;
• Liste de pièces disponible, liste d'outil spécial ;
• Certificat de produit/certificat acceptation d'usine, etc.
