Machine hydraulique horizontale de presse de roue de 24VDC 2000-5000kN pour l'exploitation

presse hydraulique horizontale de la roue 2000-5000kN pour l'usage de extraction d'application

Champ d'application :

La presse hydraulique horizontale s'applique pour le démontage et l'ensemble des montages partiels des unités de vitesse, des tambours, des roues, du démontage des accouplements hydrauliques, des tambours de frein et des incidences etc. de moteur. Elle s'applique également pour le support et le démontage de l'axe et des roues de extraction de parc ferroviaire. La presse est très utilisée dans l'atelier d'entretien des sociétés d'extraction.


Paramètres techniques :

(les paramètres de *Above sont pour la référence. Elle peut être modifiée selon les exigences réelles du client.)

Structure et caractéristiques :

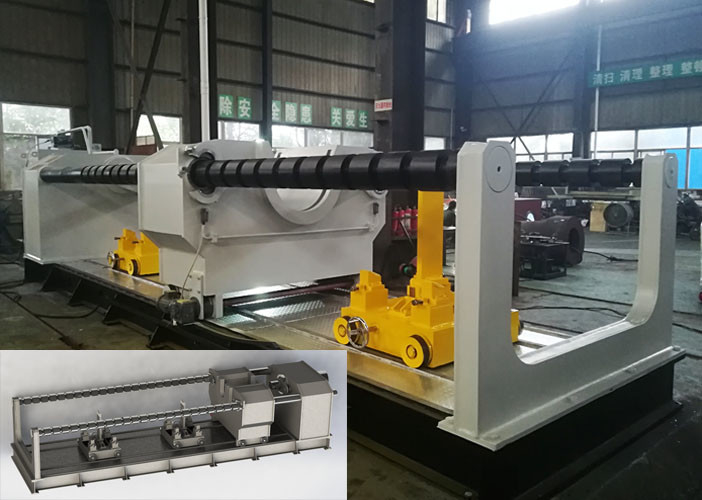

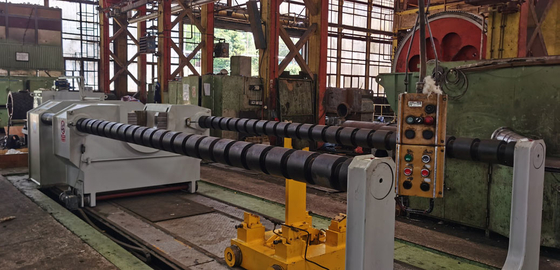

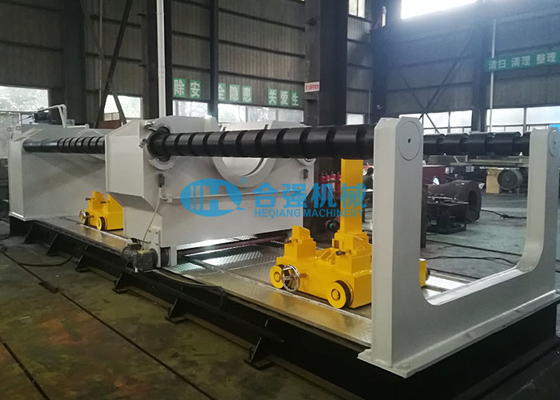

• La presse hydraulique horizontale se compose principalement de cadre de machine, de cylindre de RAM, de mécanisme de calibre, de chariot à soutien, de circuit hydraulique, de système de contrôle électrique et d'outillage.
• Le cadre de machine se compose du châssis, de la colonne de cylindre, de la colonne mobile, de la colonne arrière et des tiges de soutien. La colonne de cylindre et la colonne mobile sont combinées ensemble par l'intermédiaire de deux tiges de soutien pour former un cadre de force. La colonne arrière est de soutenir seulement ces tiges de deux soutiens.
• La colonne et la colonne arrière chacun des deux de cylindre sont soudées par l'acier moulé et la plaque d'acier, et le châssis est soudé par la plaque d'acier et l'acier de section. Tout est traitement de recuit effectué.
• Les 2 chariots à soutien sont utilisés pour tenir l'objet. Il peut être placé à l'avant ou à l'arrière de la colonne mobile par la grue selon les conditions réelles d'opération. Quand l'objet est poussé par la RAM, le chariot suivra le mouvement dû à la force de frottement. Aucune puissance elle-même. La taille de soutien peut être manuellement équilibrée.
• Le mécanisme de calibre est installé sur la colonne résistante. Il est employé pour placer la colonne résistante aux différentes positions exigées.


Documents techniques :

Les documents techniques suivants seront fournis avec la machine quand la livraison dans 3 copies sur papier et copie écran dans l'anglais :

• Manuel d'instruction de fonctionnement et entretien ;
• Dessin général de disposition, schéma de principe hydraulique, diagramme de schéma électrique ;
• Dessin de base ;
• Liste de pièces de rechange et d'outils spéciaux ;
• Certificat de produit/certificat acceptation d'usine (un original).
