Support manuel et démontage soutenant la machine de presse pour la chaîne de montage de Wheelset

Presse de rapport manuelle de support et de démontage pour la chaîne de montage de Wheelset

Extracteur et fournisseur de rapport ferroviaires portatifs, soutenant l'installateur et le solvant


Champ d'application :
Cette presse de rapport manuelle de support et de démontage est principalement utilisée pour monter et démonter les incidences de boîte d'essieu de différents types de wheelset ferroviaire. Elle a équipé dans la chaîne de montage de wheelset. Au moins 2 opérateurs requis d'accomplir l'opération.

Paramètres techniques de la presse de rapport ferroviaire :

(*Remarks : Les paramètres ci-dessus sont indicatifs et peuvent être modifiés selon les exigences de client. Le client fournira le wheelset de détail et des dessins de rapport pour le travail de conception après l'attribution du contrat.)


Caractéristiques de structure de machine du bâti de rapport et démonter la presse :

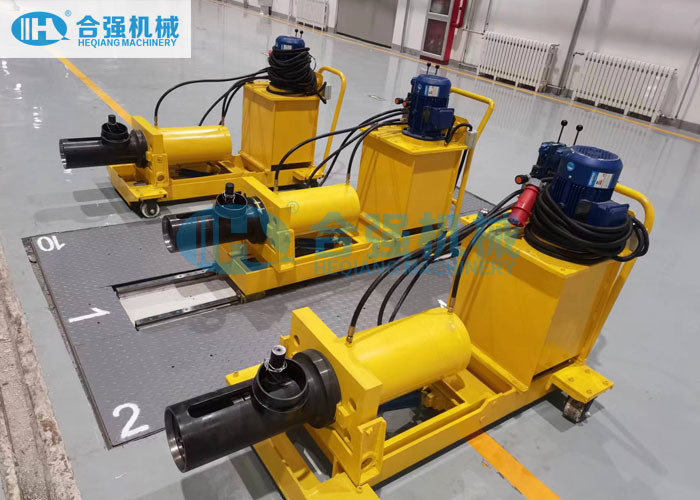

• La machine de rapport de presse est type mobile et facile à se déplacer au lieu de travail.

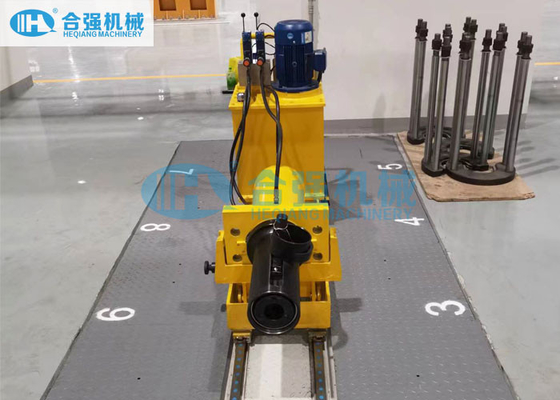

• Le bâti de rapport mobile et démonter la presse se compose principalement de la partie mécanique, du circuit hydraulique et du système de contrôle électrique. La partie mécanique se compose du cylindre de RAM, outillage d'extrémité d'axe, outillage de support, démontant l'outillage et le chariot de levage mobile.
• L'outillage de montage se compose de la RAM cylindrique et de la RAM auxiliaire etc. La RAM cylindrique est installée à l'embout avant du cylindre d'huile. Pour différents types d'incidences, devez seulement remplacer la RAM auxiliaire à l'avant de la RAM cylindrique.
• L'outillage de démontage se compose de la tige de traction et de démonter le plat de traction, installé sur la bride de cylindre. Pour différents types d'incidences, devez seulement remplacer le plat de démontage de traction.
• L'outillage d'extrémité d'axe est installé à l'extrémité de l'axe, liée à l'axe pour former une totalité. Il assortit l'outillage de montage et de démontage lors du fonctionnement.

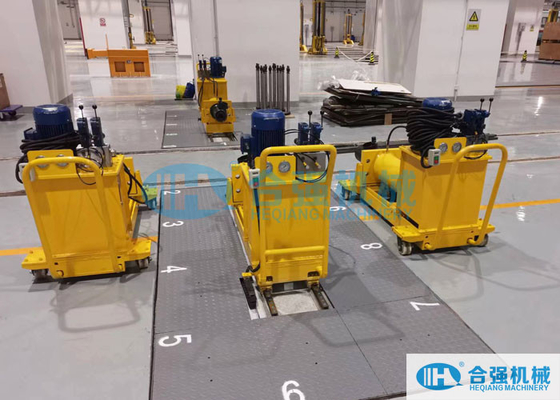

• Le chariot de levage mobile peut avec souplesse transporter le mécanisme fonctionnant à chaque station de production. Étape à pied pour commander la levée du mécanisme de ciseaux, afin de rendre la ligne centrale du cylindre principal concentrique avec la ligne centrale de l'axe.
• En montant, assemblez d'abord l'outillage d'extrémité d'axe, et employez ensuite le support cylindrique de la goupille etc. de RAM et de prise usinant pour accomplir l'opération de rapport de support.
• En démontant, assemblez d'abord l'outillage d'extrémité d'axe, et employez ensuite l'outillage de démontage pour accomplir l'opération de démontage de rapport.

Garantie et service après-vente :
La garantie dure pendant 1 (une) année de la date du contrôle de réception de site de l'équipement. Pendant la garantie, le fabricant sera responsable des dommages dus aux défauts dans la conception et la fabrication.
