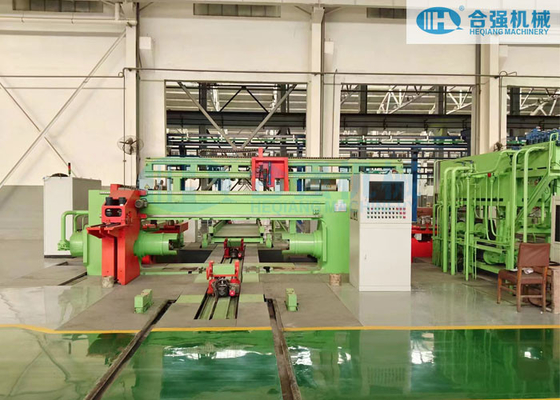

Cellule automatique de support de Wheelset pour l'entretien de Wheelset d'ÉMEU et de métro

Automatic Wheelset Mounting Cell For EMU And Metro Wheelset Maintenance
Automatic Wheelset Mounting Cell For EMU And Metro Wheelset Maintenance Automatic Wheelset Mounting Cell For EMU And Metro Wheelset Maintenance Automatic Wheelset Mounting Cell For EMU And Metro Wheelset Maintenance

Image Grand :  Cellule automatique de support de Wheelset pour l'entretien de Wheelset d'ÉMEU et de métro meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Heqiang Machinery
Certification: ISO9001
Numéro de modèle: HQ01
Conditions de paiement et expédition:
Quantité de commande min: Un ensemble
Prix: negotiable
Détails d'emballage: Paquet nu et cas en bois
Délai de livraison: 8 mois après le paiement par anticipation
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 20 ensembles par an
Description de produit détaillée
Application: Dépôts ferroviaires, entreprises de véhicule Utilisation: Ensemble de wheelset d'ÉMEU
Pressurage de la force: 3000kN Nombre de cylindre de Ram: 2pcs (1 a laissé + 1 droite)
Mode d'opération: Automatique et manuel Mesure de voie: 1435 millimètres
Diamètre de roue applicable: 750-920 millimètres Longueur applicable d'axe: Max.2400 millimètre
Garantie: un an Service après-vente: Ingénieur disponible pour entretenir le machiney d'outre-mer
Mettre en évidence:

Cellule automatique de support de Wheelset

,

Presse de Wheelset automatique

,

Presse 3000kN de Wheelset

Cellule automatique de support de Wheelset pour l'entretien de Wheelset d'ÉMEU et de métro

Chaîne de montage de cellules d'Assemblée de Wheelset

Champ d'application :
Cette cellule de support de Wheelset s'applique principalement pour l'ensemble automatique des wheelsets d'ÉMEU et de métro avec la boîte de vitesse, aussi pour le support des roues et des disques de frein pour des voitures de tourisme. On plaçant pour procéder le support des deux roues et disques de frein.

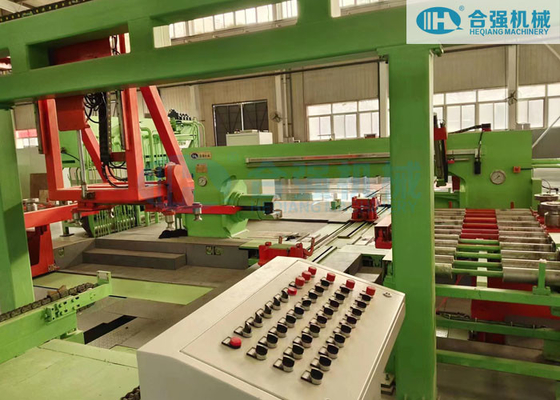

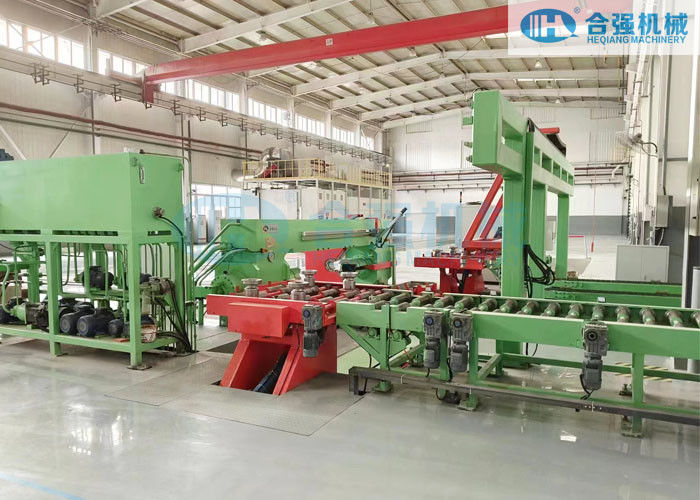

La cellule d'Assemblée de Wheelset se compose principalement :

  • 1 ensemble de presse de wheelset avec de doubles cylindres
  • 1 ensemble de ligne de convoyeur de roue (disque de frein)
  • 1 ensemble de ligne de convoyeur d'axe
  • 1 ensemble de manipulateur pour sélectionner des roues et des disques de frein.
  • 1 ensemble de pverturning de roue et de machine de préassemblage
  • 1 ensemble de chariot de transfert à wheelset pour virer le wheelset à partir de la machine de préassemblage sur la presse de wheelset
  • 1 ensemble de chariot de transfert à wheelset pour transférer le wheelset à partir de la presse de roue.


Paramètres techniques de la presse de Wheelset :

Force de Max Pressing kN 3000 (300 tonnes)
Nombre de cylindre de Ram 2 PCs (1 a laissé + 1 droite)
Tige de piston ≥ 700 millimètres
Vitesse d'approche rapide 0~20 mm/s
Pressurage de la vitesse 0~4 mm/s
Pression de circuit hydraulique 31.5MPa
Approvisionnement d'alimentation secteur (3-ph, C.A.) 380V/50HZ ou selon requis
Tension de contrôle C.C 24V
Exactitude de capteur de déplacement 0,01 millimètres
Exactitude de capteur de pression 0.25%FS
Concentricité de la ligne centrale des cylindres 0,5 millimètres
Exactitude de distance intérieure de roue ± de ≤0,5millimètres
Exactitude de différence de position de roue ± de ≤0,5millimètres
Exactitude de contrôle de cylindre de Ram ± de ≤0,1millimètres
Mesure de voie 1435 millimètres
Poids maximum de wheelset 3000 kilogrammes
Longueur d'axe à presser Max.2400 millimètre
Diamètre de roue Φ720 | Φ920 millimètre
Diamètre de siège de roue Φ180 | Φ230 millimètre
Nombre de disque de frein PCs Max.2

(*Remarks : Les paramètres ci-dessus sont indicatifs, et peuvent être modifiés selon les exigences de client. Le client fournira les dessins détaillés de wheelset pour le travail de conception après le contrat attribué.)

Caractéristiques de représentation de la presse de bâti de roue :

  • Automatiquement bâti les 2 roues sur le même axe simultanously sans faire tourner l'axe et dans un ordre d'abord la roue sur un côté de l'axe puis la roue sur l'autre côté
  • Contrôle automatique la tolérance intérieure de position de distance et de roue.
  • PLC de Siemens S7-300 et ordinateur industriel d'AdvanTech pour commander et réaliser le processus de compression complètement automatique.
  • Le mode automatique et manuel sont disponible.
  • La presse de wheelset peut dépister et commander le processus entier, détectez l'état pressant du
    le wheelset, et l'analysent et traitent par l'ordinateur industriel. Il peut exporter la pression contre la courbe de déplacement et d'autres résultats sur l'écran et l'imprimante.
  • L'unité de mesure automatiquement détectera et rassemblera les données appropriées et les montrera sur l'écran.
  • Enregistrement automatique de monter la courbe
  • Structure globale de cadre de portique, avec la rigidité de haute résistance et bonne et moins de déformation.
  • Colonne résistante mobile.
  • Double pressing de cylindre de RAM.
  • RAM cylindrique brevetée par invention unique pour le support de roue, avec l'exactitude pressante élevée.
  • Mécanismes de centrage brevetés spéciaux pour le positionnement central de trou.
  • Conception standard de mise en virage ou de fonction émulation.


Aperçu de Hubei Heqiang :
Les machines de Hubei Heqiang sont le fabricant No.1 des machines de presse d'ensemble de roue en Chine. Elles offrent l'ensemble de roue le plus avancé pressant l'équipement disponible dans le chemin de fer et toute autre industrie appropriée. Les presses de wheelset sont utilisées pour monter et démonter tous les éléments sur l'axe (disques de roue, disques de frein, vitesses et incidences). Avec la version simple et double de cylindre disponible pour la gamme d'option et de capacité de 200 à 800 tonnes. Notre vaste gamme des machines peut répondre à tous les besoins des clients dans des applications d'entretien et de production en série.

Notre double presse complètement automatique de wheelset de cyliner est la machine de presse de roue la plus avancée disponible sur le marché aujourd'hui. Disponible dans la capacité s'étendant de 200 à 500 tonnes. Cette machine comporte un cylindre avec précision placé de chaque côté de la machine avec notre système de mesure de pointe qui utilise un système servo de pointe et des séries d'appareils de mesure pour placer chaque composant de roue-ensemble avec la haute précision. Tout l'outillage est spécialisé et facilement échangé pour adapter sans risque à une grande variété de composants et de configurations d'ensemble de roue. Un dispositif de rotation sont facultatif pour être alimentés avec la machine pour effectuer la fin de bande dos à dos et axiale de roue et les mesures radiales de fin de bande après que le processus de montage ait été complété.
