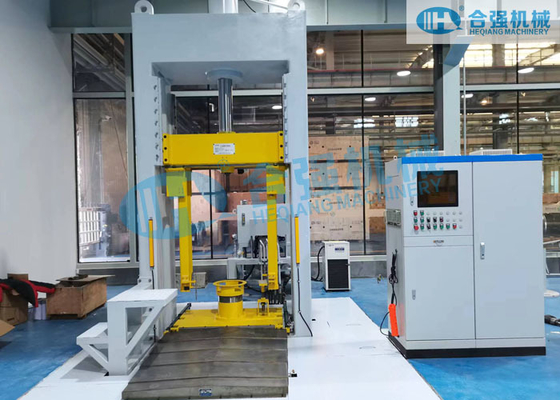

Presse d'ajustage de roulements de boîte de vitesses ferroviaire type HQ58
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom de produit: | Grande machine à ajustement de l'équipement | Fonction: | Bull Gear portant l'ajustement de la presse |
|---|---|---|---|
| Application: | Dépôts de chemin de fer | Structure de la machine: | Type vertical |
| Force pressante: | 630kn | course de cylindre: | 500 mm |
| Longueur applicable d'axe: | 2100-2500mm | Capacité d'alimentation installée: | Environ 20 kW |
| Mettre en évidence: | Machine de pressage de roulements de boîte de vitesses ferroviaire,Équipement de pressage d'engrenages d'essieux montés,Presse d'assemblage de roulements type HQ58 |
||
Machine de montage de presses de roulement de roulement de boîtes de vitesses de type HQ58
Type HQ58 Boîte de vitesses ferroviaire Bull Gear Bearing Press-Fitting Machine, Wheelset Grand presse d'assemblage des engrenages
Portée de l'application
Cette machine est conçue pour le pressage de grands roulements d'engrenages, d'anneaux de retenue d'huile et d'anneaux collecteurs de boîtes de vitesses intégrées et divisées dans les groupes de roues motrices ferroviaires,y compris dans les métros et les trains à grande vitesse.
Il est doté d'un cadre de portique solide et stable avec une table de travail mobile de chargement/déchargement, ce qui rend l'opération facile et efficace.avec des capacités de surveillance et de gestion des données en temps réelIl peut presser et lubrifier de gros engrenages et s'adapter à différents modèles d'engrenages.
Paramètres techniques
| Paramètre | Valeur |
|---|---|
| Pression nominale | Le système de freinage doit être équipé d'un dispositif de freinage. |
| Traction du piston du cylindre supérieur | 500 mm |
| Longueur d'essieu applicable | 2100 à 2500 mm |
| Précision de la course du piston | ≤ 0,10 mm |
| Vitesse de pressage | 1 à 5 mm/s (réglable) |
| Vitesse d'approche et de retour de la tige du piston | Le système de réglage de la température doit être conforme aux prescriptions de l'annexe 4 du présent règlement. |
| Précision de positionnement après le montage de la presse | ± 0,01 mm |
| Capacité de charge de la table de travail mobile | 2 tonnes |
| Trajet de la table de travail | 1 000 mm |
| Pression maximale de fonctionnement du système hydraulique | 20 MPa |
| Dimension de la carrosserie de la machine (LxWxH) | Approximativement 2400 x 2300 x 4600 mm |
| Énergie principale | AC 380V/50Hz, trois phases et cinq fils |
| Capacité de puissance installée | Approximativement 20 kW |
*Remarques: les paramètres ci-dessus sont indicatifs et peuvent être modifiés selon les exigences du client.
Structure de la machine
- La machine est une presse de type vertical et sera installée dans une fosse de fondation.
- La presse est principalement constituée d'un lit de machine, d'un système hydraulique et d'un système de commande électrique.appareils mobiles de colonne et de centre.
- Le lit de la machine est entièrement en acier soudé et réalisé avec un traitement de recuit de soulagement des contraintes, avec une résistance et une rigidité suffisantes.
- Avec le PLC de Siemens et le PC industriel AdvanTech pour contrôler l'opération de presse.
- La machine est équipée de modes de commande automatique par ordinateur et manuel, avec des fonctions d'entrée et de sortie de diverses données connexes et de surveillance en temps réel.
- La force de pression est sélectionnable selon les différents types d'essieux.
- Il suffit de remplacer les dispositifs centraux et le bloc de défense pour différents types d'essieux et d'engrenages.
Garantie et service après-vente
La garantie dure 12 ou 18 mois à compter de la date de l'essai d'acceptation du site..Après la période de garantie, le fabricant fournira un support technique en ligne GRATUIT et des pièces de rechange à des prix raisonnables.
Coordonnées
Hubei Heqiang Machinery Development Limited by Share Ltd
Personne à contacter: Freeman Hu
Téléphone: +86-15337398239
