Machine d'Assemblée de boulon de disque frein de roue

Équipement d'atelier ferroviaire pour l'Assemblée locomotive de disque de frein

Champ d'application :
Cette machine d'ensemble de boulon de disque frein de roue est principalement utilisée pour le travail d'assemblée automatique des boulons de connexion pour les roues locomotives ferroviaires et le disque de frein. Le système de contrôle peut temps réel surveiller l'opération et enregistrer, sauver et exporter asembly les données.

Paramètres techniques :

(le *The détaillent des paramètres peut être ajusté selon les exigences réelles du client.)

Caractéristiques principales :

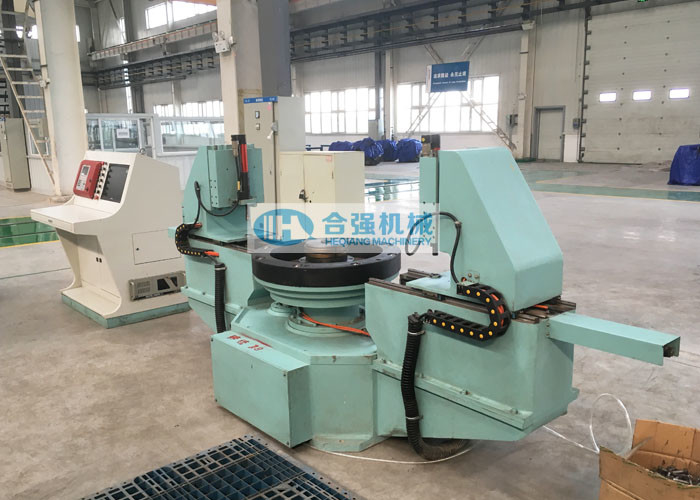

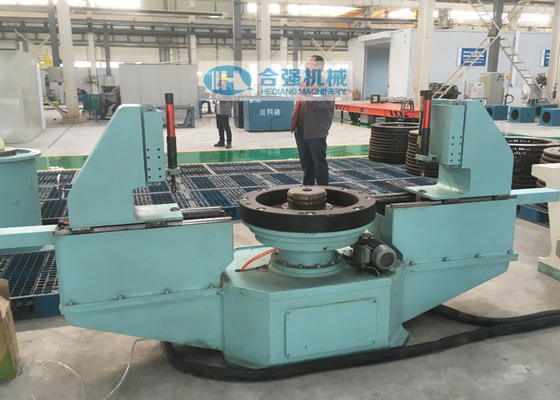

• La machine se compose principalement de corps de machine, clé eletric, table rotatoire, système d'entraînement, centrant et fermant à clef le dispositif, dispositif de mise en place initial, plaçant le mécanisme, le système de contrôle eclectrial et etc.
• Assemblage : d'abord l'ascenseur la roue prémontée avec le disque de frein sur la table rotatoire, la table rotatoire automatiquement placera et augmentera et fixera le trou de roue, puis la prise de dispositif de mise en place initial se tiendra contre la face de disque de frein, le disque de frein tournera lentement avec la table rotatoire, la prise de dispositif de mise en place initial sera insérée dans le trou de boulon sous la force, actuellement, la table rotatoire cessera de tourner et le disque frein de roue est accompli le positionnement initial. Après cela, la table rotatoire ainsi que la table inférieure tournent jusqu'au fond de la clé électrique, et les boulons des deux côtés de la plate-forme sont maintenus avant la clé électrique est démarrés, les boulons dans le trou de boulon seront d'abord aboutés. Après que la clé électrique soit mise sur cric, la clé électrique abaisse et démarre pour assembler les boulons de vis. Après une paire de boulons sont réunis, la table rotatoire tourne pour aller pour l'ensemble de prochaines paires de boulons selon l'ordre préprogrammé jusqu'à ce que tous les boulons soient assemblés. Après que les boulons soient assemblés, la table rotaty revient à la position originale, et le disque assemblé frein de roue est soulevé pour terminer les travaux d'assemblée du disque de roue et de frein.
• La machine peut automatiquement placer la roue, aucun besoin tournent manuellement la roue pour adapter la machine.
• La machine a la fonction du positionnement et du fixage automatiques. Un chargement de temps pour accomplir l'ensemble de tous les boulons automatiquement.
• Seulement un opérateur requis de terminer les travaux entiers d'assemblée.

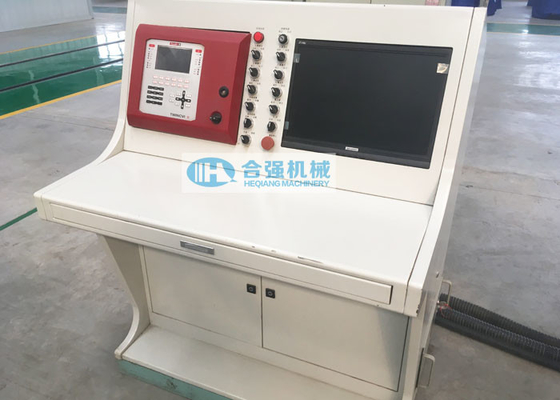

• PLC de Siemens et ordinateur industriel d'AdvanTech pour commander et surveiller l'opération.
• Les composants en métal de l'équipement et des instruments sont antirouille et peints excepté la surface de usinage et la surface de galvanoplastie.

Documents techniques :
Les documents techniques suivants seront fournis avec la machine quand la livraison dans la copie sur papier et la copie écran dans l'anglais (fournissez l'E-copie à l'acheteur avant la livraison) :

• Manuel d'opération et d'instruction d'entretien ;
• Dessin général de disposition, diagramme de schéma électrique ;
• Dessin de base ;
• Liste de pièces disponible, liste d'outil spécial ;
• Certificat de produit/certificat acceptation d'usine, etc.
