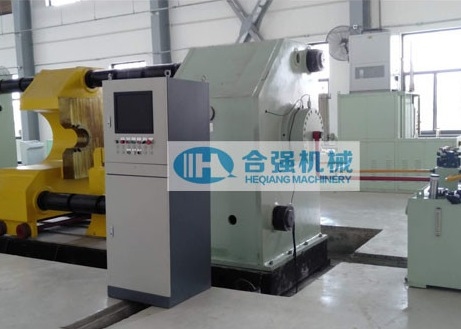

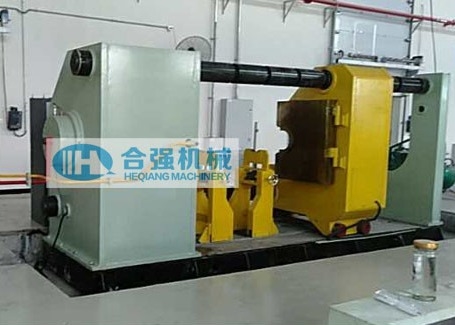

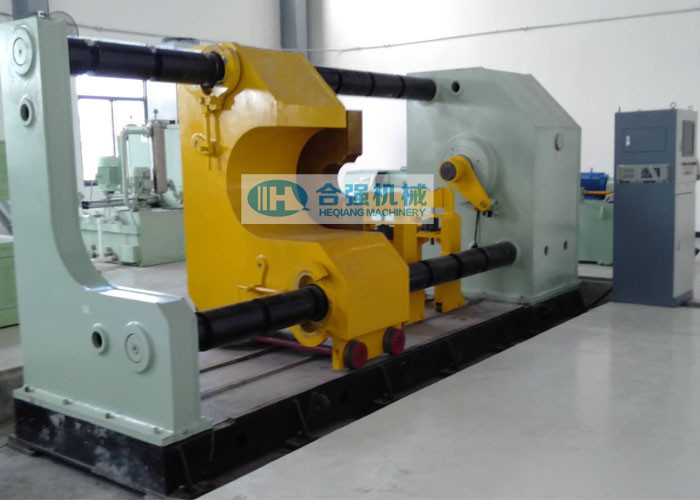

Machine de 450 Ton Single Cylinder Wheel Press

450 tonnes de cylindre de roue de machine simple de presse pour le support et le démontage d'ensemble de roue

Champ d'application :

Cette machine simple de presse de roue de cylindre est utilisée pour monter et démonter des roues du wheelset ferroviaire de parc ferroviaire. Elle a besoin de l'inversion 180° de l'axe pour traiter la 2ème roue après la 1ère roue montée/démontée. Elle peut produire, enregistrer, sauver et imprimer de la courbe pressante de force.


Paramètres techniques :

(les paramètres de *Above sont pour la référence. Elle peut être modifiée selon les exigences réelles du client.)

Structure et caractéristiques :

• La machine de presse de roue se compose principalement de colonne de cylindre, colonne résistante, colonne arrière, tiges de soutien, châssis, mécanisme de calibre, chariots à soutien, circuit hydraulique, système de contrôle eletrical.
• La colonne de cylindre et la colonne résistante sont combinées ensemble par l'intermédiaire de deux tiges de soutien pour former un cadre de force. Le clumn arrière est seulement au supprt ces tiges de deux soutiens.
• La colonne et la colonne arrière chacun des deux de cylindre sont soudées par l'acier moulé et la plaque d'acier, et le châssis est soudé par la plaque d'acier et l'acier de section. Tout est traitement de recuit effectué.
• L'ouverture de type u de la colonne résistante et de la colonne arrière est ouverture latérale pour aider le support de wheelset et démontage. Remplacer seulement l'outillage pour répondre aux exigences de l'objet différent.
• La colonne de cylindre est équipée de cylindre de RAM et le piston à l'intérieur est conduit par pression d'huile. le déplacement de piston est détecté par le senseur de déplacement et a montré n l'écran d'ordinateur industriel. La tige et l'outillage de piston sur la colonne résistante coopérer les uns avec les autres à réaliser le support et le démontage de l'objet.
• Le mécanisme de calibre est installé sur la colonne résistante. Il est employé pour placer la colonne résistante aux différentes positions exigées.
• La presse de roue est donnée en 2 ensembles de chariot à soutien pour soutenir l'axe. Le chariot peut se déplacer le long du rail de guide et la taille peut être ajustée manuellement.


Documents techniques :

Les documents techniques suivants seront fournis avec la machine quand la livraison dans la copie sur papier et la copie écran dans l'anglais :

• Manuel d'opération et d'instruction d'entretien ;
• Dessin général de disposition, dessin de base ;
• Schéma de principe hydraulique, diagramme de schéma électrique ;
• Liste de pièces disponible, liste d'outil spécial ;
• Certificat de produit.


Exemple d'application :

• Chemins de fer du Kenya ;
• Chemins de fer du Vietnam ;
• Chemins de fer de Myanmar ;
• Clients d'Indonésie, d'Iran, de Mongolie et etc.
