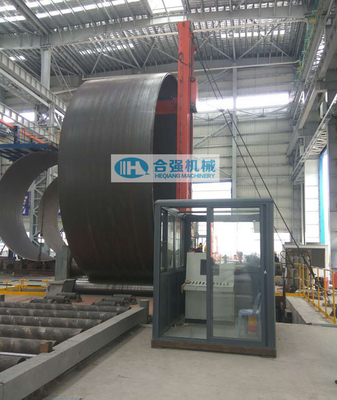

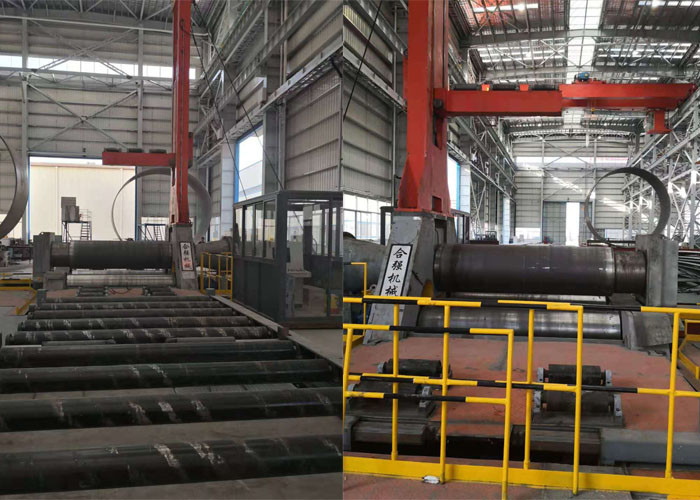

machine à cintrer de plat de 4m/min 120mm, laminoir de plat de 4 rouleaux
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom de produit: | machine à cintrer de plat | Utilisation: | Recourbement de plat de feuillard |
|---|---|---|---|
| Application: | Énergie éolienne et construction navale etc. | épaisseur de plat: | maximum de 120mm |
| Largeur de plat: | maximum de 3200mm | Limite conventionnelle d'élasticité de plat: | 345MPA |
| Quantité de rouleau de travail: | 4pcs | Vitesse de roulement: | 4m/min |
| Mettre en évidence: | machine à cintrer de plat de 120mm,machine à cintrer du plat 245MPa,laminoir de plat du rouleau 4m/min 4 |
||
le laminoir épais OR de plat de rouleau du plat 4 de 120mm a commandé la commande hydraulique
Caractéristiques de machine :
- L'OR a commandé la machine à cintrer d'entraînement de plat hydraulique de quatre-petit pain.
- Avec la fonction de recourbement et de enroulement de plat
- Avec la fonction de pré-recourbement de plat.
- Avec l'appui supérieur, l'appui latéral et la table de alimentation automatique.
- Alimentation ancienne pour terminer les travaux de pré-recourbement et de recourbement de plat.
- Le rouleau supérieur et le rouleau plus inférieur sont les petits pains de motivation essentielle. La puissance est engrenée avec les rouleaux supérieurs et plus inférieurs par le moteur hydraulique et le réducteur planétaire de fournir le couple pour le roulement de plat.
- La position de rouleau supérieur est fixée. Le rouleau plus inférieur peut se déplacer en haut et en bas, afin de maintenir le plat.
- Tous les petits pains de travail adopter le nouveau type roulements de laminoir.
- Tous les petits pains de travail sont fabriqués des pièces forgéees 42CrMo avec la dureté HB260~300.
- Une fois alimentant pour accomplir le pré-recourbement des deux extrémités du plat et le roulement de la coquille cylindrique et d'arc sans aide d'appareil auxiliaire. Il peut également effectuer la certaines formation et mise à niveau de la tôle, et le bord droit restant est petit.
- Affichage numérique, contrôle de PLC. Entrée visuelle, éditer, modifier et stocker des paramètres de processus.
Paramètres techniques principaux :
| Type de machine | La machine à cintrer OR de plat de quatre petits pains a commandé la commande hydraulique |
| Modèle non. | HQW12-120x3200 |
| Quantité de petit pain de travail | 4pcs (un rouleau supérieur, un rouleau plus inférieur et petits pains bilatéraux) |
| Diamètre de rouleau supérieur | 930 millimètres |
| Diamètre d'un rouleau plus inférieur | 770 millimètres |
| Diamètre des petits pains latéraux | 630 millimètres |
| Downforce de rouleau supérieur | 1700 tonnes |
| Épaisseur de roulement de plat maximum | 120 millimètres (plat Q345) |
| Épaisseur de pré-recourbement maximum | 80 millimètres (plat Q345) |
| Largeur maximum de plat | 3200 millimètres (plat Q345) |
| Limite de rendement de plat | MPA 345 |
| Diamètre de roulement minimum | 4000 millimètres (sous le chargement complet) |
| Longueur du bord droit résiduel | période 2,5 d'épaisseur de plat |
| Vitesse de roulement de plat | approx.4 m/min |
| Puissance installée totale | kilowatt approx.650 |
| Type de levage de petit pain latéral | Levage incliné de ligne droite |
| Mode d'entraînement de rouleau supérieur | Moteur hydraulique et réducteur planétaire |
| Mode d'entraînement de rouleau plus inférieur | Moteur hydraulique et réducteur planétaire |
| Mode de refroidissement d'huile hydraulique | État d'air de refroidissement |
| Table de alimentation automatique |
Table hydraulique de petit pain d'entraînement, avec le sommier de centre. Charge maximum 45 tonnes. |

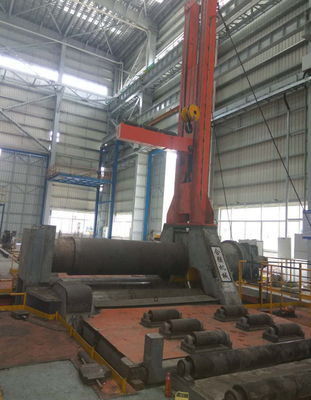

| Appui supérieur | Il peut soutenir la coquille de cylindre dans Φ4~8m dans le poids 45 tonnes. |
| Le côté soutient | Chaque appui à alimenter et à décharger le côté |
les paramètres de *Above sont indicatifs et peuvent être modifiés selon les exigences réelles des clients.)
