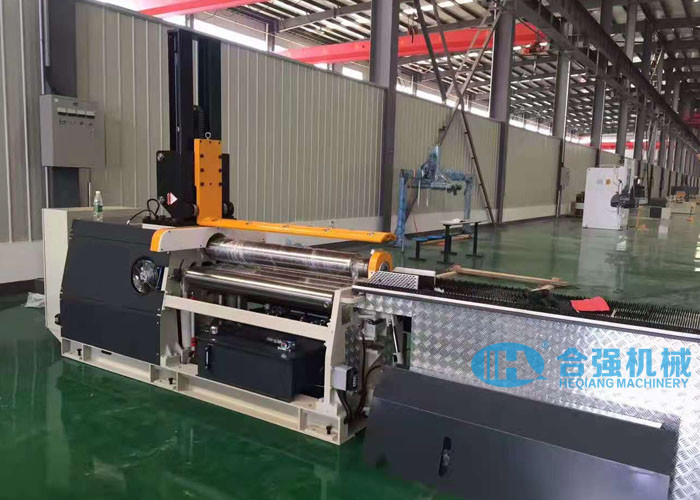

PLC en aluminium 20MPa de 4m/Min Sheet Bending Roller Machine Siemens

machine à cintrer du plat 4-Rolls en aluminium avec le PLC supérieur de Siemens de soutien

Paramètres techniques :

les paramètres de *Above sont indicatifs et peuvent être modifiés selon les exigences réelles des clients.)

Caractéristiques de machine :

• Le laminoir de recourbement de plat de 4 petits pains a les fonctions du pré-recourbement et l'arrondissage de lui se compose principalement de châssis, retournant le cadre de côté, le cadre de côté fixe, 4 petits pains de travail, dispositif d'entraînement, dispositif de levage des petits pains inférieurs et latéraux, retournant le dispositif, le dispositif d'équilibre de rouleau supérieur, le circuit hydraulique, le système de contrôle électrique, l'appui supérieur et etc.
• Les rouleaux supérieurs et inférieurs sont des rouleaux d'entraînement. Par le moteur hydraulique, le réducteur planétaire engrenant avec les rouleaux supérieurs et inférieurs, la puissance fournira des couples pour le recourbement de plat.
• Le rouleau inférieur peut se déplacer verticalement pour maintenir le plat. Les rouleaux latéraux sont fournis des deux côtés du rouleau inférieur. Il peut être conduit par les cylindres hydrauliques pour le mouvement de levage diagonal.
• Chacun des quatre rouleaux adopte les roulements à rouleaux sphériques. L'avantage de cette machine est qu'il peut accomplir la pré-déformation des extrémités de plat et rouler les formes cylindrique et d'arc en même temps sans aide des appareils auxiliaires. Il peut également effectuer certain travail de formation et de mise à niveau sur le feuillard avec de petits bords droits restants.
• Le levage des rouleaux inférieurs et latéraux sont conduits par les cylindres hydrauliques. Levage rapide sous la non-charge tandis que levage lent sous la charge.
• La machine est équipée de mesures d'empêcher la plaque d'acier de glisser. Chaque moteur est équipé d'un frein instantané, de sorte que le rouleau puisse cesser de tourner exactement pendant le recourbement, assurer le positionnement précis de l'extrémité de plat, et empêcher le plat de glisser outre de la machine, et réduit au minimum les bords droits restants.

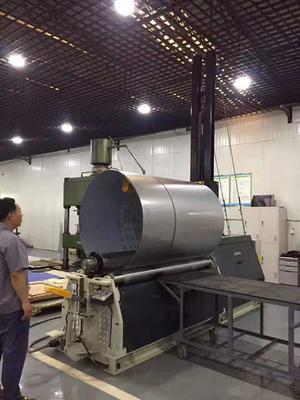

• Avec l'appui supérieur pour soutenir la forme cylindrique pliée.
• Système de PLC OR de Siemens
• Avec la fonction du plat se pliant et lovant.
