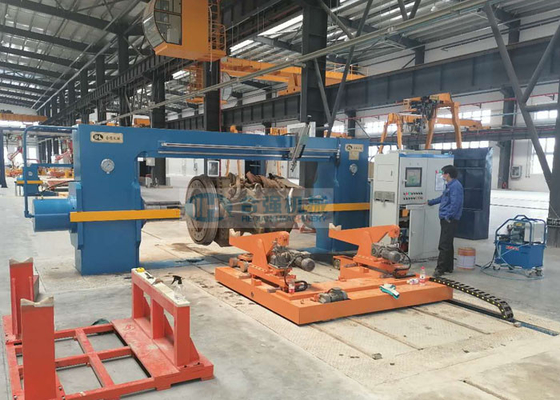

machine locomotive de presse de la roue 3500kN

3500kN Locomotive Wheel Press Machine
3500kN Locomotive Wheel Press Machine
video play

Image Grand :  machine locomotive de presse de la roue 3500kN meilleur prix

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: Heqiang Machinery
Certification: ISO9001
Numéro de modèle: HQ02-350
Conditions de paiement et expédition:
Quantité de commande min: un ensemble
Prix: negotiable
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 180 jours après la conclusion de paiement par anticipation et de conception
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 20 ensembles par an
Description de produit détaillée
Application: Dépôts ferroviaires Utilisation: Wheelsets ferroviaires de bâti
Force pressante maximum: 3500kN Cylindre de Ram: Doubles cylindres
Chariot à soutien: Un réglé, type électrique Type: Complètement automatique
Contrôle: Commande numérique par ordinateur commandée Source de Pwer: Hydraulique
Mettre en évidence:

Les doubles cylindres roulent la machine de presse

,

machine de presse de la roue 3500kN

,

Presse locomotive de la roue ISO9001

presse locomotive automatique de bâti de 3500kN Wheelset avec de doubles cylindres



Notre double presse complètement automatique de wheelset de cylindre est la machine de presse de roue la plus avancée disponible sur le marché aujourd'hui. Disponible dans la capacité s'étendant de 200 à 500 tonnes. Cette machine comporte un cylindre avec précision placé de chaque côté de la machine avec notre système de mesure de pointe qui utilise un système servo de pointe et des séries d'appareils de mesure analogues de laser pour placer chaque composant de roue-ensemble avec la haute précision. Tout l'outillage est spécialisé et facilement échangé pour adapter sans risque à une grande variété de composants et de configurations d'ensemble de roue. Un dispositif de rotation sont facultatif pour être alimentés avec la machine pour effectuer la fin de bande dos à dos et axiale de roue et les mesures radiales de fin de bande après que le processus de montage ait été complété.



Champ d'application :

Cette machine automatique de presse de bâti de Wheelset est principalement utilisée pour le travail de montage des disques de roue et des axes des wheelsets locomotifs électriques. Elle peut produire, enregistrer, sauver et imprimer de la courbe pressante (pression contre le déplacement, pression contre le temps) dans le format exigé. On l'exige seulement un opérateur pour actionner la machine de presse de roue.



Paramètres techniques :

Force pressante maximum 3500kN
Cylindre de Ram Doubles cylindres principaux
Course maximum de RAM 900mm
Vitesse en avant de Ram Fast 0~20 mm/s, réglables
Vitesse de Ram Pressing 0~3 mm/s, réglables
Charge maximum des dispositifs de centrage 10000 kilogrammes
Chariot à soutien 1 ensemble
Charge maximum de chariot 8000 kilogrammes
Pression maximum de circuit hydraulique 31.5MPa
Approvisionnement d'alimentation secteur 3 phase, C.A., 380V/50Hz
 Puissance installée totale  Pas plus de 30 kilowatts
 Pompe d'injection à haute pression d'huile  1set avec de la pression maximum de MPA 200
 Exactitude de capteur de pression  Pas plus que 0.25%FS
Exactitude de capteur de déplacement  0,01 millimètres
Exactitude de contrôle intérieure de distance Pas plus de 0,5 millimètres
Exactitude de contrôle de différence de position de roue Pas plus de 0,5 millimètres
Ram plaçant l'exactitude Pas plus que ±0.1 millimètre
Coaxiality des deux cylindres de RAM Pas plus de 0,5 millimètres
Poids maximum de Wheelset 8000 kilogrammes
Longueur d'axe 2100 | 2400 millimètres
Diamètre de roue Φ1150 | Φ1250 millimètre
Diamètre de corps d'axe Φ140 | Φ230 millimètre
Diamètre de siège de roue Φ220 | Φ260 millimètre

(les paramètres de *Above sont indicatifs, et peuvent être modifiés comme conditions des percustomer.)



Caractéristiques de machine :

  • Seulement un opérateur est prié pour le processus de compression entier.
  • Dispositifs de centrage brevetés spéciaux aux deux extrémités de deux cylindres de RAM pour le positionnement central de trou. Le centre peut s'insérer dans le trou central des deux extrémités de l'axe pour le positionnement de wheelset. Pendant le procédé entier d'opération, il peut s'assurer que la ligne centrale d'axe sera complètement concentrique avec la ligne centrale de cylindre de deux RAM pour faire le visage d'extrémité de RAM entièrement assorti avec le visage d'extrémité d'axe, sans dommages sur le trou de centre d'axe et axe d'empêchement à partir du dérangement.
  • le pressing de cylindre de Double-fin, a besoin seulement d'on plaçant sans inversion de l'axe pour procéder le support des roues de côté.
  • RAM cylindrique brevetée par invention unique pour le support de roue, avec l'exactitude pressante élevée. Le support de roue exige la force pressante de grande précision et élevée. Afin de s'assurer que les pièces bloquant la roue sont soumises à la force complètement symétrique, nous adopte la RAM cylindrique pour la roue de support, pas la cloison s'ouvrante latérale.
  • Structure globale de cadre de portique, avec la rigidité de haute résistance et bonne et moins de déformation.

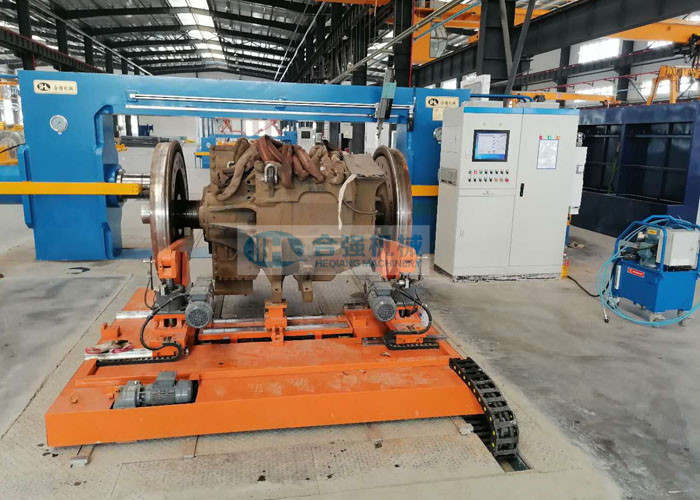

  • Chariot électrique à soutien pour le wheelset de préassemblage et charger/déchargeant sur/de la machine. Elle sortira de la machine pendant le support/l'opération de démontage.
  • Un appui de boîte de vitesse est fourni pour soutenir la boîte de vitesse pendant le processus de montage entier.
  • Enregistrement automatique de courbe de support, de radial et d'essai axial de contre-pression de fin de bande et de chaque composant monté ;

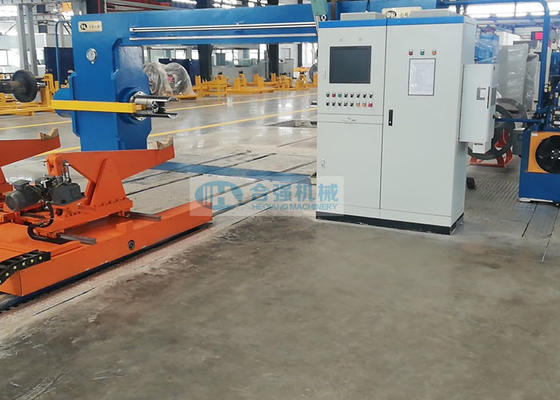

  • PLC de Siemens S7 et ordinateur industriel d'Advantech pour de contrôle des opérations.
  • La machine peut dépister et commander le processus entier, détecter l'état pressant du wheelset, et l'analyse et traite par l'ordinateur industriel. Elle peut exporter la pression contre la courbe de déplacement et d'autres résultats sur l'écran et l'imprimante.
  • La machine est conçue avec l'alarme d'acoustique-lumière pour assurer l'opération sûre et fiable.
  • La pompe d'injection à haute pression d'huile est donnée pour le pressing d'huilage.
